광학 레이저 ​​렌즈의 역반사를 방지하는 방법은 무엇입니까?

문제 이해: 역반사가 위험한 이유

역반사라고도 알려진 후면 반사는 고출력 레이저 빔의 일부가 렌즈 자체나 작업물을 포함한 광학 표면에 의해 입사 경로를 따라 직접 반사될 때 발생합니다. 이것은 사소한 귀찮은 일이 아닙니다. 이는 레이저 시스템의 심각한 고장 모드입니다. 제어되지 않은 후방 반사는 빔 경로를 통해 뒤로 이동하여 레이저 소스 자체, 절연체 또는 변조기와 같은 민감한 구성 요소에 도달하여 되돌릴 수 없는 손상을 입힐 수 있습니다. 이로 인해 비용이 많이 드는 가동 중지 시간, 수리 및 안전하지 않은 작동 조건이 발생합니다. 핵심 과제는 반사 방지 코팅이 되어 있더라도 모든 공기-유리 인터페이스가 적은 비율의 빛을 반사한다는 것입니다. 고출력 레이저의 경우 이 작은 비율은 잘못된 방향으로 이동하는 상당한 광학 출력을 나타낼 수 있습니다.

1차 방어: 반사 방지 코팅의 전략적 사용

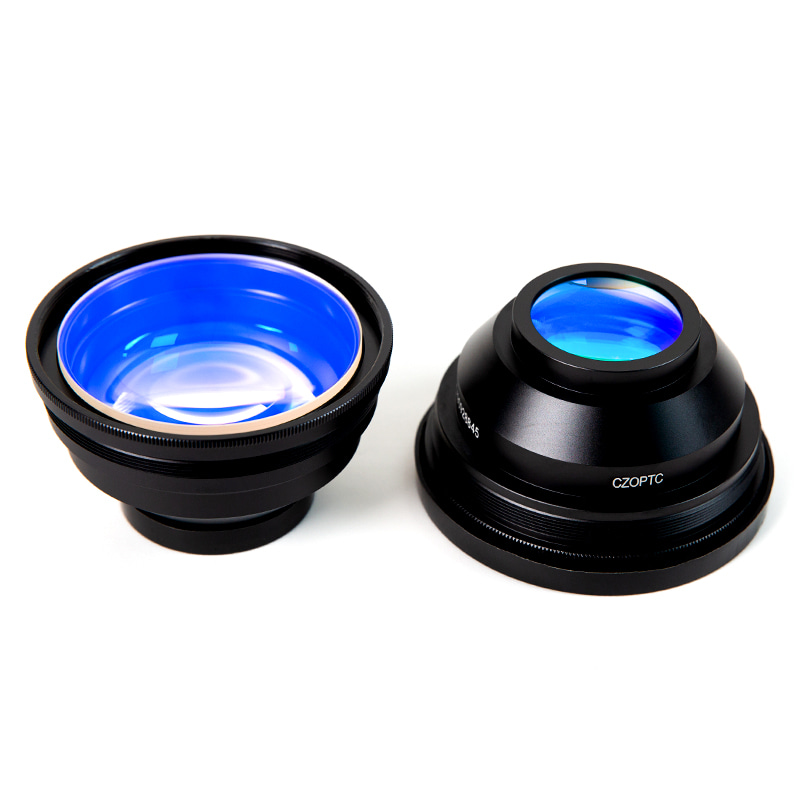

첫 번째이자 가장 기본적인 방어선은 고품질 반사 방지(AR) 코팅을 표면에 적용하는 것입니다. 광학 레이저 렌즈 . 이러한 코팅은 일반적인 것이 아닙니다. 이는 특정 매개변수에 맞게 정밀하게 설계된 박막 스택입니다. 표준 단일층 코팅은 반사를 감소시키지만 레이저 용도의 경우에는 V코팅 또는 광대역 AR 코팅 정확한 레이저 파장과 입사각에 맞춰 조정됩니다. V 코팅은 특정 파장에서 매우 낮은 반사율(종종 0.25% 미만)을 제공하는 반면, 광대역 코팅은 다양한 범위를 포괄합니다. 핵심은 조달 과정에서 레이저의 작동 매개변수와 일치하도록 코팅을 지정하는 것입니다.

올바른 AR 코팅 선택

• 레이저 파장: 정확한 기본 파장을 지정합니다(예: 1064nm, 10.6μm, 532nm). 1030nm 레이저에 1064nm 코팅된 렌즈를 사용하지 마세요.
• 전력 밀도: 코팅의 손상 임계값(J/cm² 또는 W/cm² 단위로 측정)이 렌즈 표면의 레이저 피크 및 평균 출력을 초과하는지 확인하십시오.
• 입사각: 의도한 각도를 명시합니다. 0°(수직 입사)에 최적화된 코팅은 45°에서는 제대로 작동하지 않습니다.
• 편광: 고도로 편광된 레이저의 경우 S 또는 P 편광에 최적화된 코팅을 고려하여 특정 상태에 대한 반사를 최소화하세요.

반사 제어를 위한 기계 및 광학 설계

코팅 외에도 광학 시스템의 물리적 배열이 가장 중요합니다. 목표는 잔여 반사가 민감한 구성 요소에서 안전한 흡수 경로로 향하도록 하는 것입니다. 여기에는 렌즈 방향과 시스템 레이아웃을 신중하게 고려해야 합니다.

렌즈 웨지 및 방향

완벽한 평행판 창을 빔 경로의 렌즈 마운트나 보호 장치로 사용하지 마십시오. 항상 내장형 기계식 웨지(보통 몇 도)가 있는 렌즈를 사용하거나 곡면이 고배율 쪽을 향하도록 의도적으로 평면 볼록 렌즈를 장착하십시오. 이 중요한 방법은 반사된 광선이 광축에서 멀어지도록 하여 광원으로의 경로를 되돌리는 것을 방지합니다.

빔 덤프 및 배플

미광과 반사광의 경로를 적극적으로 관리합니다. 사용 빔 덤프 (흡수성이 높고 종종 수냉식 장치) 축을 벗어난 빔에서 에너지를 안전하게 포착하고 분산시킵니다. 설치 광학 배플 (반사 방지 흑색 표면이 있는 튜브형 구조)을 시스템 내부에 배치하여 산란된 빛을 가두어 인클로저 주위로 튕겨 나가는 것을 방지합니다.

중요한 시스템을 위한 광학 아이솔레이터 통합

광섬유 레이저, 증폭기 또는 자유 공간 통신을 사용하는 시스템과 같이 이득이 높거나 감도가 매우 높은 시스템의 경우 수동적 조치로는 충분하지 않을 수 있습니다. 안 광 아이솔레이터 레이저 소스 바로 뒤에 배치되는 활성 구성 요소입니다. 이는 빛의 일방향 밸브 역할을 하여 앞으로 이동하는 빛을 차단하고 감쇠시키면서 손실을 최소화하면서 전방 빔을 통과시킬 수 있습니다. 역반사가 레이저 다이오드나 발진기에 불안정, 모드 호핑 또는 치명적인 손상을 일으킬 수 있는 경우 절연체는 필수적입니다.

운영 및 유지 관리 모범 사례

예방은 시스템을 사용하고 유지하는 방법에 관한 것이기도 합니다. 일관된 프로토콜은 위험을 크게 줄여줍니다.

• 저전력 사전 정렬: 항상 매우 낮은 출력의 가시 가이드 레이저나 심하게 감쇠된 메인 빔을 사용하여 초기 빔 경로 정렬과 렌즈 위치 지정을 수행하십시오. 이렇게 하면 설정 중에 실수로 고전력 반사가 발생하는 것을 방지할 수 있습니다.
• 청결이 중요합니다: 광학 레이저 렌즈 표면의 먼지, 지문 또는 연기 잔여물과 같은 오염 물질은 흡수 지점이 되어 국부적인 가열, 코팅 손상, 예측할 수 없는 산란 및 반사 증가를 일으킬 수 있습니다.
• 정기검사: 코팅 화상, 구멍 또는 오염 징후가 있는지 렌즈를 시각적으로 검사하는 일정(안전하고 레이저가 없는 조건에서)을 구현합니다. 표면 결함을 확인하려면 검사 조명을 비스듬히 사용하십시오.
• 공작물 고려 사항: 반사율이 높은 재료(구리, 금, 광택 알루미늄)나 가공물의 입사각이 가파르면 강한 반사광이 광학 트레인으로 다시 돌아올 수 있다는 점에 유의하십시오. 프로세스 매개변수와 빔 각도를 조정해야 할 수도 있습니다.

구성요소별 완화 전략 요약

다음 표는 이러한 원리를 일반적인 레이저 시스템의 다양한 부분에 적용하기 위한 빠른 참조 가이드를 제공합니다.

역반사를 효과적으로 방지하는 것은 단일 솔루션이 아니라 계층화된 방어에 관한 것입니다. 이를 위해서는 올바르게 지정된 광학 레이저 ​​렌즈, 지능형 기계 설계 및 규율 있는 작동 습관을 신중하게 통합해야 합니다. 이러한 구체적이고 실용적인 조치를 구현함으로써 귀중한 투자를 보호하고 일관되고 안전한 성능을 보장하는 강력하고 안정적인 레이저 시스템을 구축할 수 있습니다.
